Horntools – Mobiel liersysteem voor INEOS Grenadier (vanaf 2022)

Horntools – Mobiel liersysteem voor INEOS Grenadier (vanaf 2022)

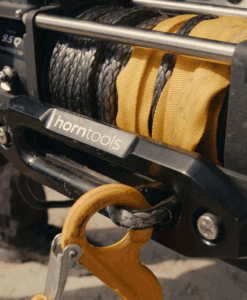

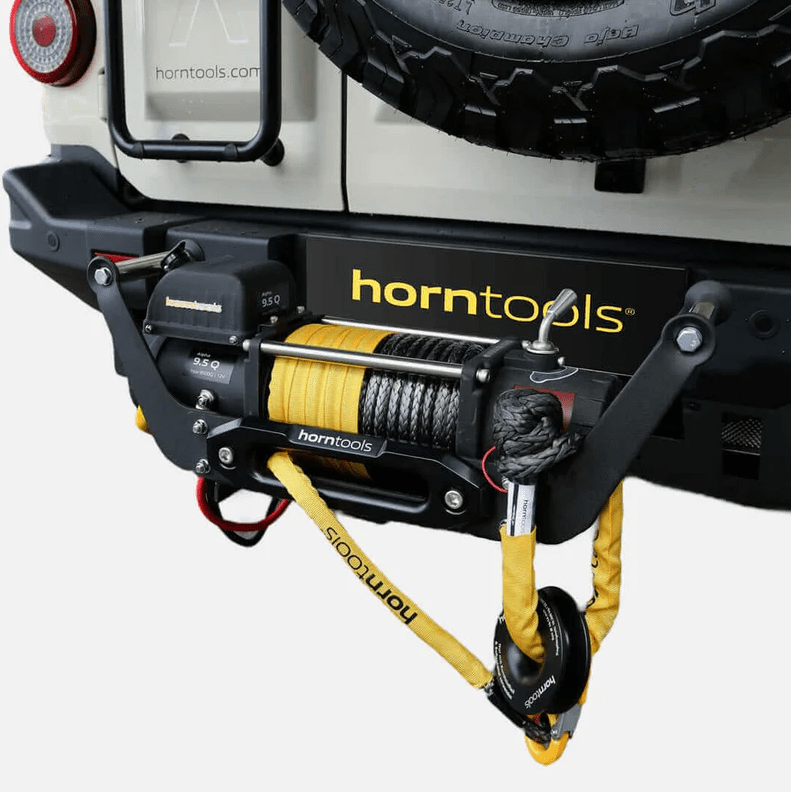

De mobiele lier voor de Ineos Grenadier (achterzijde) is uitgerust met de lier Alpha 9.5 of Alpha 9.5 Quick met 4,3 ton trekkracht en NATO-aansluiting.

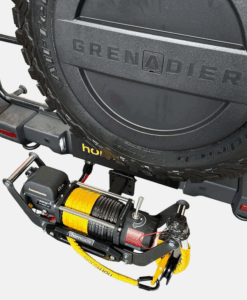

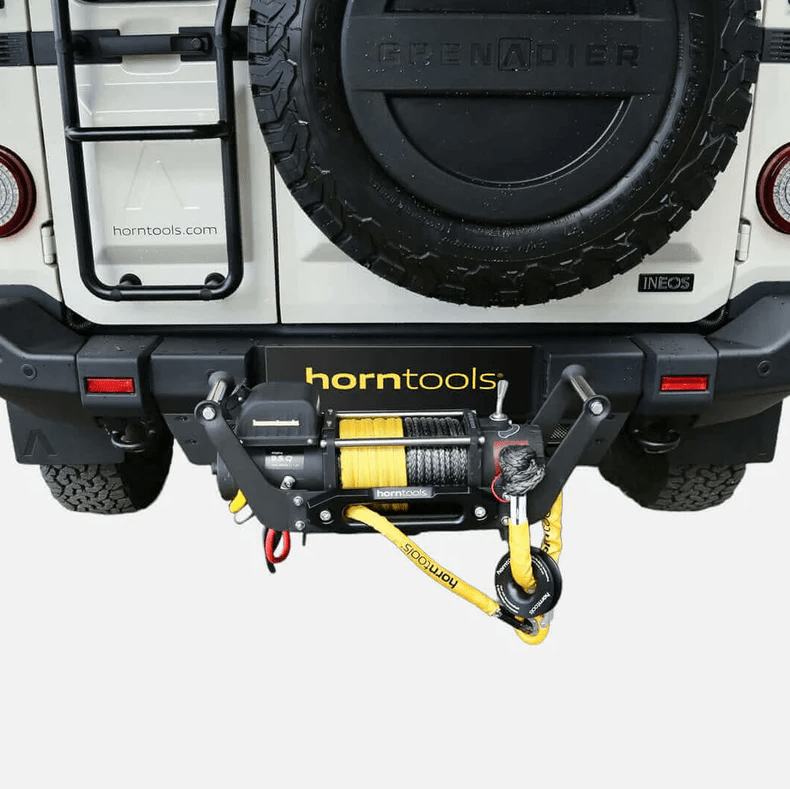

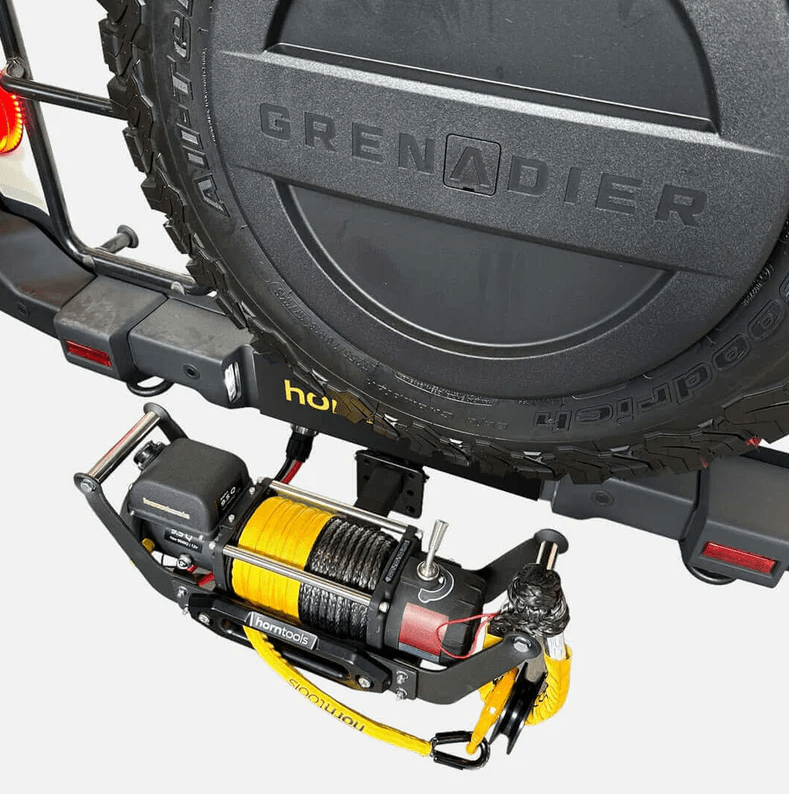

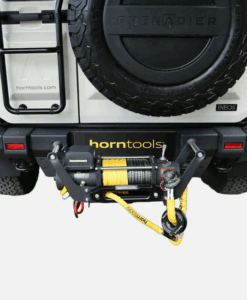

Het systeem wordt met een adapter in de receiver aan de achterzijde van het voertuig bevestigd in plaats van aan de trekhaak. De Quick-modellen uit de Alpha-serie kenmerken zich door hun extreem hoge maximale treksnelheid van 15 m/min (gemeten zonder last). Hierdoor kunt u uw lasten of andere objecten nog sneller uit de modder trekken.

Kenmerken

• Motor IP67 afgedicht door groef met afdichtring
• Vrijloophendel
• RVS dwarsbalken
• Versterkte touwtrommel
• Motor/tandwielkast in gepoedercoat aluminium spuitgietwerk
• Interne trommelrem met 3 remschoenen
• Uitneembare bedieningseenheid (zodat de bediening naar wens kan worden geïnstalleerd)
• Versterkte, gepoedercoate aannemersbehuizing (regelkast) van diepgetrokken plaatstaal
• Plug and Play: De lierkabelset is voorzien van een NATO-stekker

Leveringsomvang:

• lier
• Installatiekit

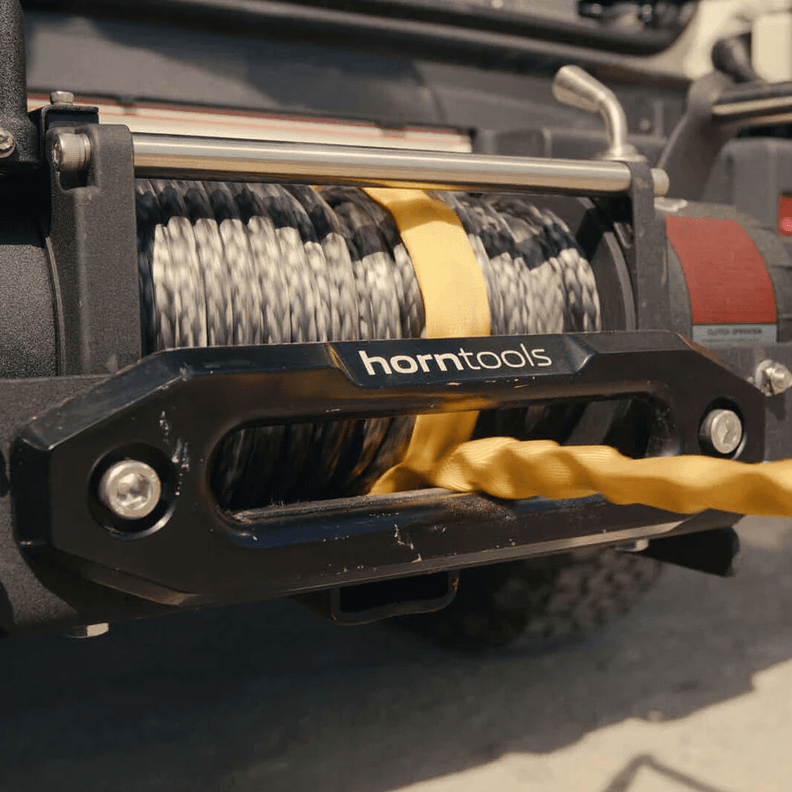

• aluminium fairlead
• Bevestigingsschroeven

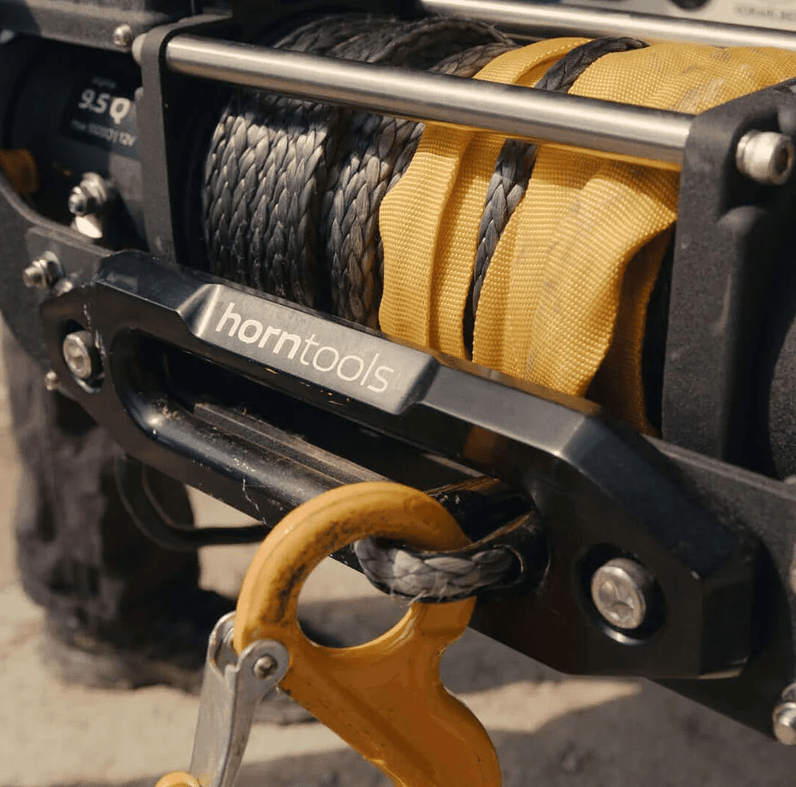

• 30 m synthetisch touw met haak

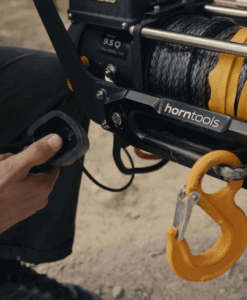

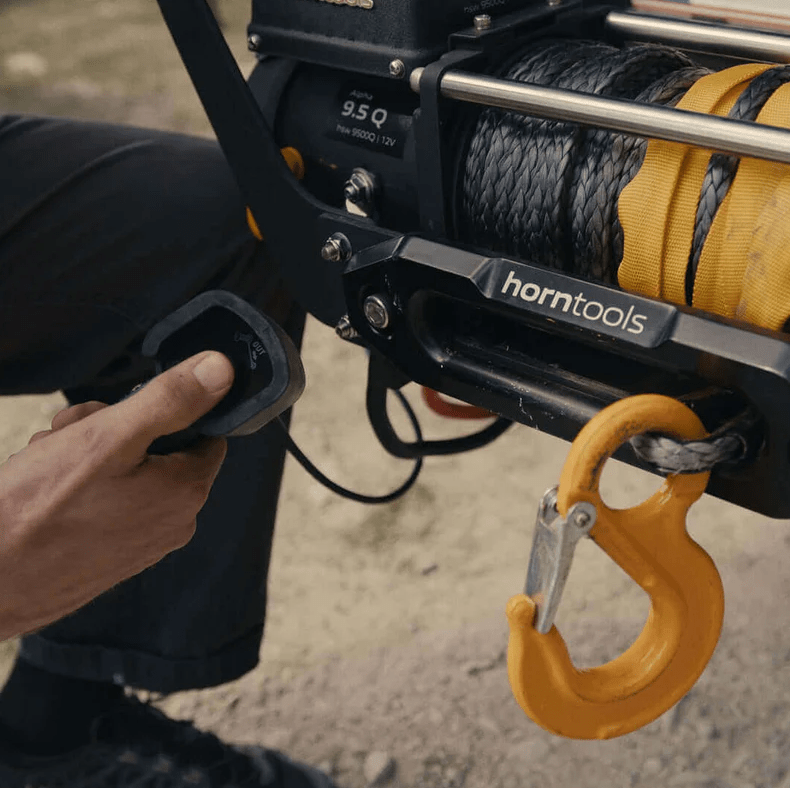

• Bedrade afstandsbediening
• Radiografische afstandsbediening
• Gebruiksaanwijzing

Technische gegevens

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. trekkracht: 4300 kg
• Max. treksnelheid: 15 m/min*
• Totaalgewicht: 41,1 kg
• Gewicht kabellier: 29,1 kg
• Gewicht montageplaat: 10 kg
• Gewicht Overig: 2 kg
• Motortype: Seriegewonden**
• Reductieverhouding: 110:1
• Kunststof touw (diameter x lengte): 10 mm x 30 m
• Trommel (diameter x lengte): 63 x 223 mm
• Totale afmetingen (LxBxH): 574 x 160 x 225 mm
• Max. stroomverbruik: 530 ampère
• Spanning: 12 V

*gemeten zonder belasting
** Magnetisch veld wordt elektrisch gegenereerd

Garantie:

Horntools biedt 3 jaar garantie op de tandwielkast en trommel van de lier, onder voorbehoud van de garantie- en servicevoorwaarden. Vul het garantieaanvraagformulier in de gebruikershandleiding in en stuur het per e-mail naar Horntools. Deze garantie geldt alleen voor particuliere gebruikers, niet voor commercieel gebruik, en alleen indien de gebruiksaanwijzing wordt gevolgd.

Let op.

Alle belangrijke informatie over het gebruik van uw nieuwe lier ontvangt u in de gebruiksaanwijzing.
Deze lier kan meer lawaai maken!
Er wordt geen onderdelencertificaat verstrekt. Individuele inspectie is vereist.

Documenten:

Servicehandleiding
