Horntools – Mobiel liersysteem Super Speed 4,3 ton (tot trekkracht 300kg)

Horntools – Mobiel liersysteem Super Speed 4,3 ton (tot trekkracht 300kg)

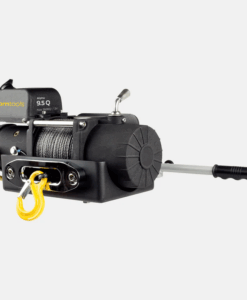

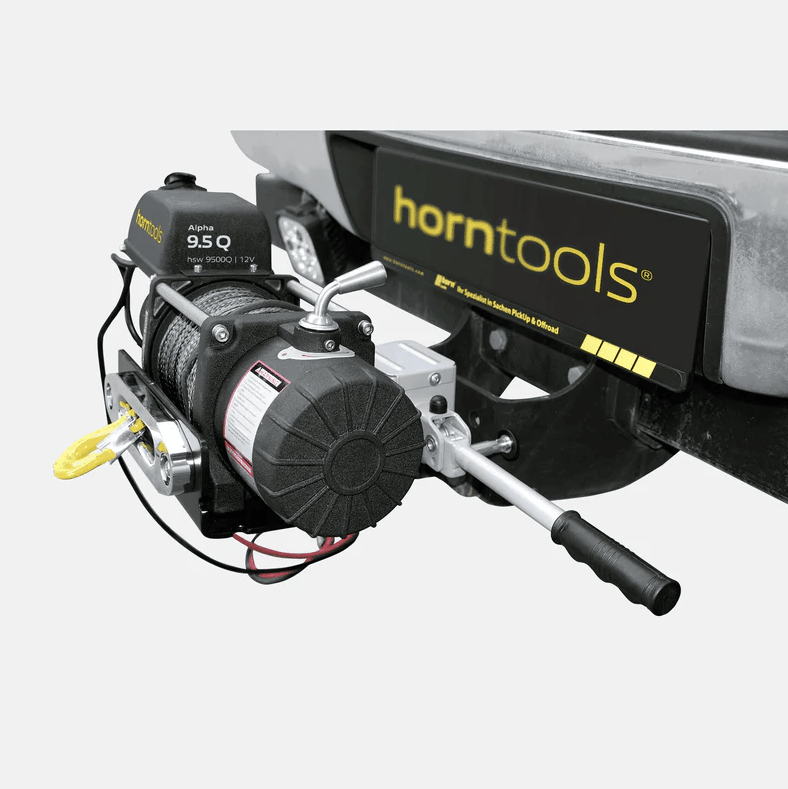

De mobiele lierset van Horntools is binnen enkele minuten klaar voor gebruik dankzij de snelspanbeugel. U kunt hem monteren op een Horntools lierdrager of op een standaard trekhaak.
Voor montage op een trekhaak is een verlengstuk voor de kabelset vereist.

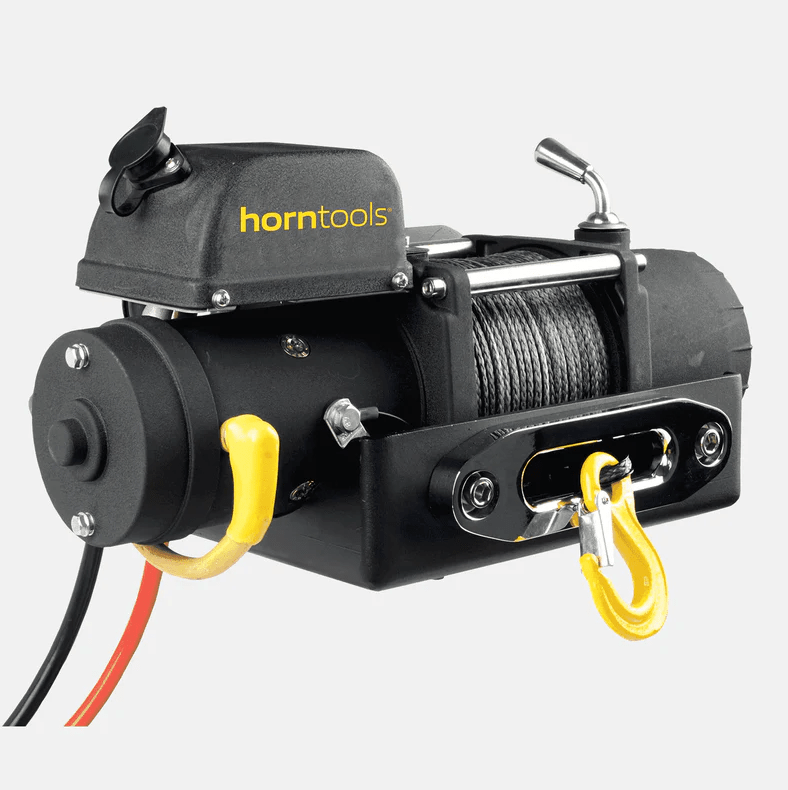

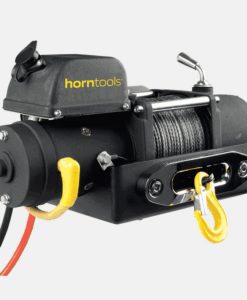

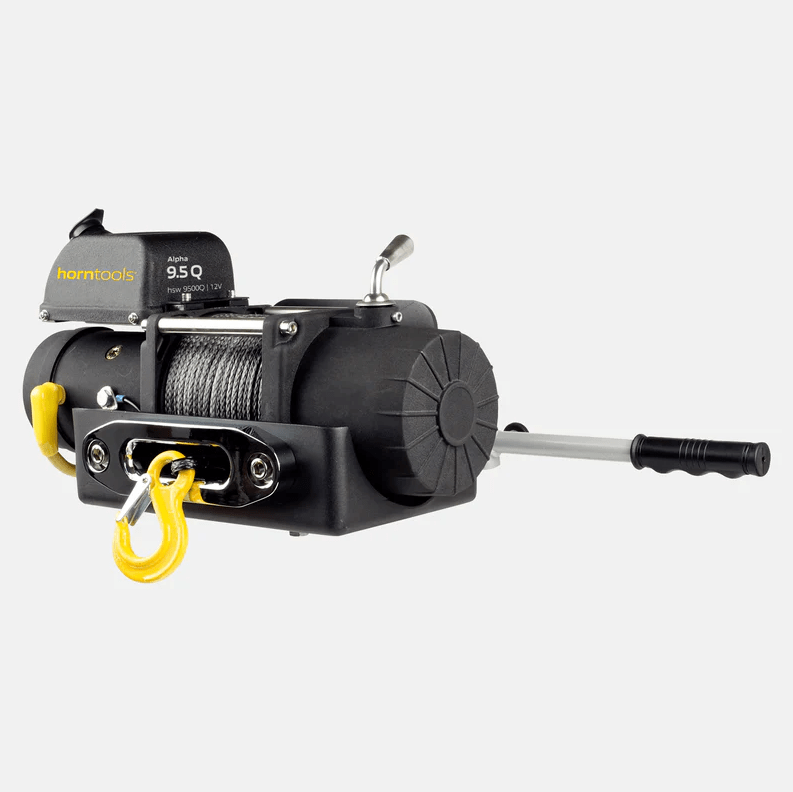

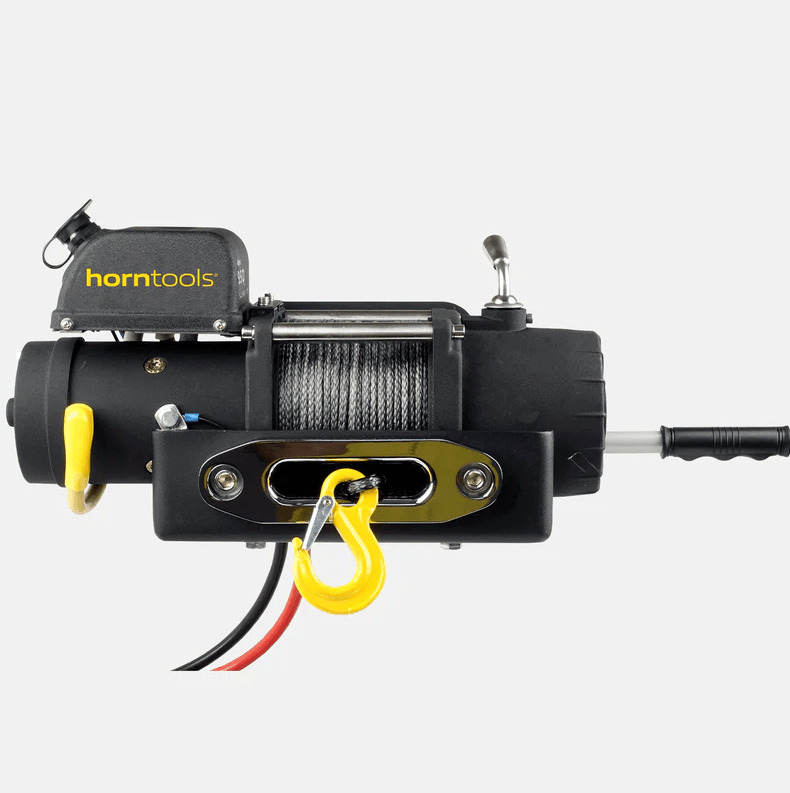

Ondanks het compacte ontwerp heeft de meegeleverde Alpha 9.5 Quick Compact lier een trekkracht van 4,3 ton. De maximale trekkracht van 300 kg mag niet worden overschreden; de snelspanbeugel is niet ontworpen voor hogere krachten.

De Quick-modellen uit de Alpha-serie kenmerken zich door hun extreem hoge maximale treksnelheid van 15 m/min (gemeten zonder last). Hierdoor trekt u uw lasten of andere objecten nog sneller uit de modder of op de laadvloer. Ideaal voor gebruik in de trailerbouw, als jachtlier of als achterlier.

Kenmerken

• Motor IP67 afgedicht door groef met afdichtring
• Vrijloophendel
• RVS dwarsbalken
• Versterkte touwtrommel
• Motor/tandwielkast in gepoedercoat aluminium spuitgietwerk
• Interne trommelrem met 3 remschoenen
• Uitneembare bedieningseenheid (zodat de bediening naar wens kan worden geïnstalleerd)
• Versterkte, gepoedercoate aannemersbehuizing (regelkast) van diepgetrokken plaatstaal

Leveringsomvang:

• lier
• aluminium fairlead
• Bevestigingsschroeven
• Synthetisch touw (4mm x 80m) met haak

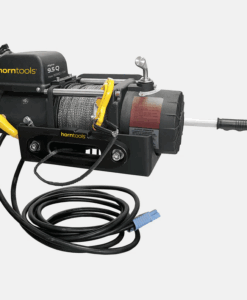

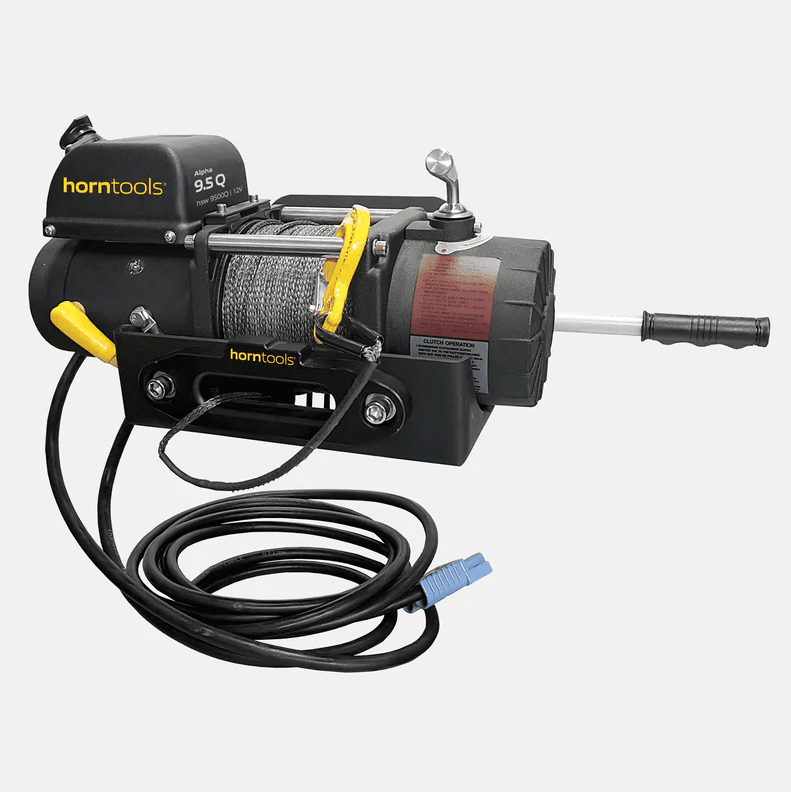

• Bedrade afstandsbediening
• Radiografische afstandsbediening
• Snelspanner voor montage op een trekhaak of op de Horntools kabellierdrager
• Gebruiksaanwijzing

Technische gegevens

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. trekkracht: 1400 kg
• Max. treksnelheid: 15 m/min*
• Gewicht kabellier: 25,2 kg
• Motortype: Permanente magneet**
• Reductieverhouding: 110:1
• Max. stroomverbruik: 500 ampère
• Spanning: 12 V
• Touw (diameter x lengte): 4 mm x 80 m
• Trommel (diameter x lengte): 63 x 120 mm
• Totale afmetingen (LxBxH): 437 x 160 x 272 mm

*gemeten zonder belasting
** Magnetisch veld wordt gegenereerd door een permanente magneet.

Garantie:

Horntools biedt 3 jaar garantie op de tandwielkast en trommel van de lier, onder voorbehoud van de garantie- en servicevoorwaarden. Vul het garantieaanvraagformulier in de gebruikershandleiding in en stuur het per e-mail naar Horntools. Deze garantie geldt alleen voor particuliere gebruikers, niet voor commercieel gebruik, en alleen indien de gebruiksaanwijzing wordt gevolgd.

Let op.

Alle belangrijke informatie over het gebruik van uw nieuwe lier ontvangt u in de gebruiksaanwijzing.
Deze lier kan meer lawaai maken!
De lier beschikt niet over een elektronische bedieningskast en kan daarom niet achteraf worden voorzien van een radiografische afstandsbediening.

Documenten:

Gebruikershandleiding

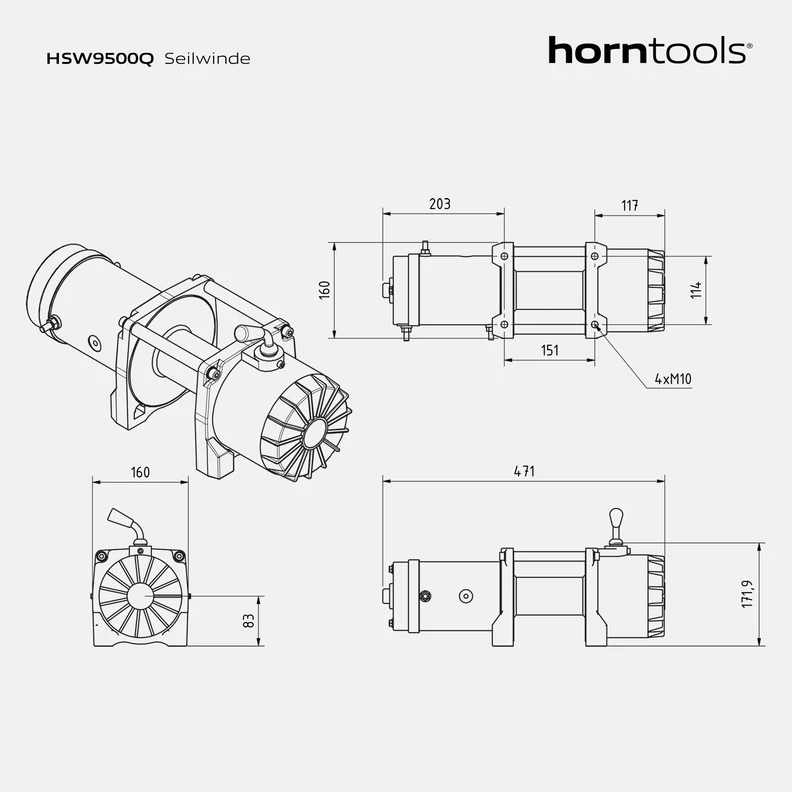

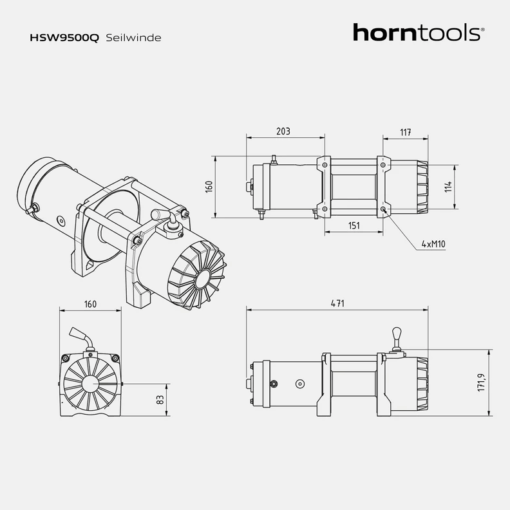

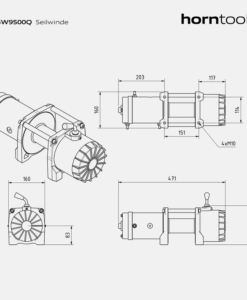

tekening
