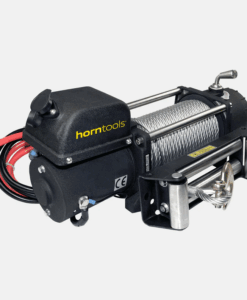

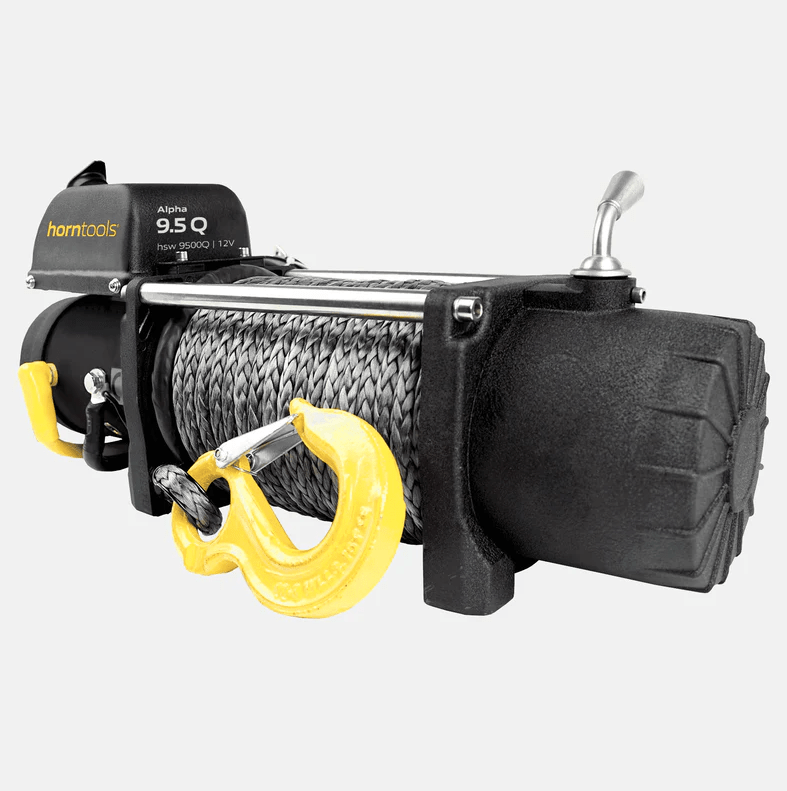

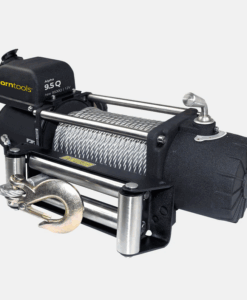

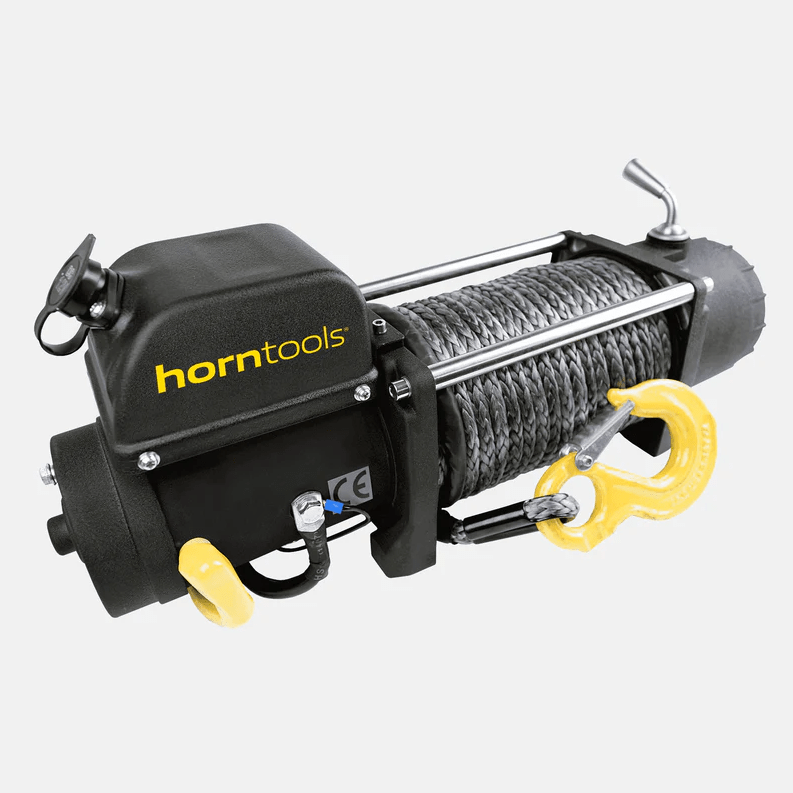

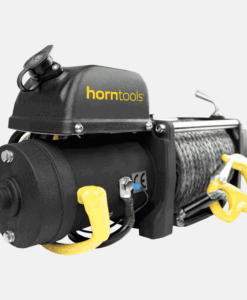

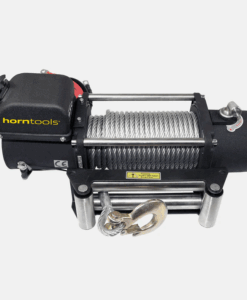

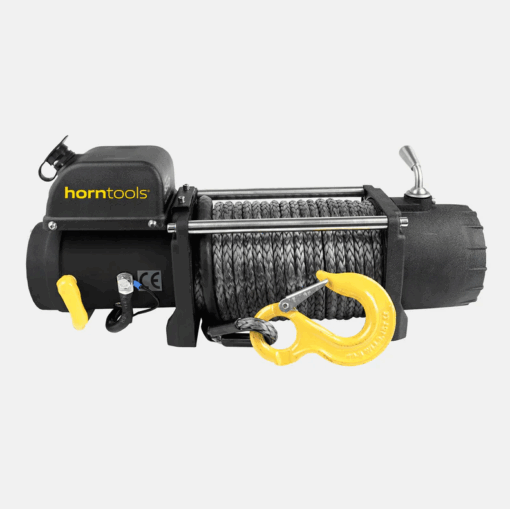

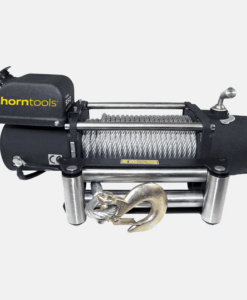

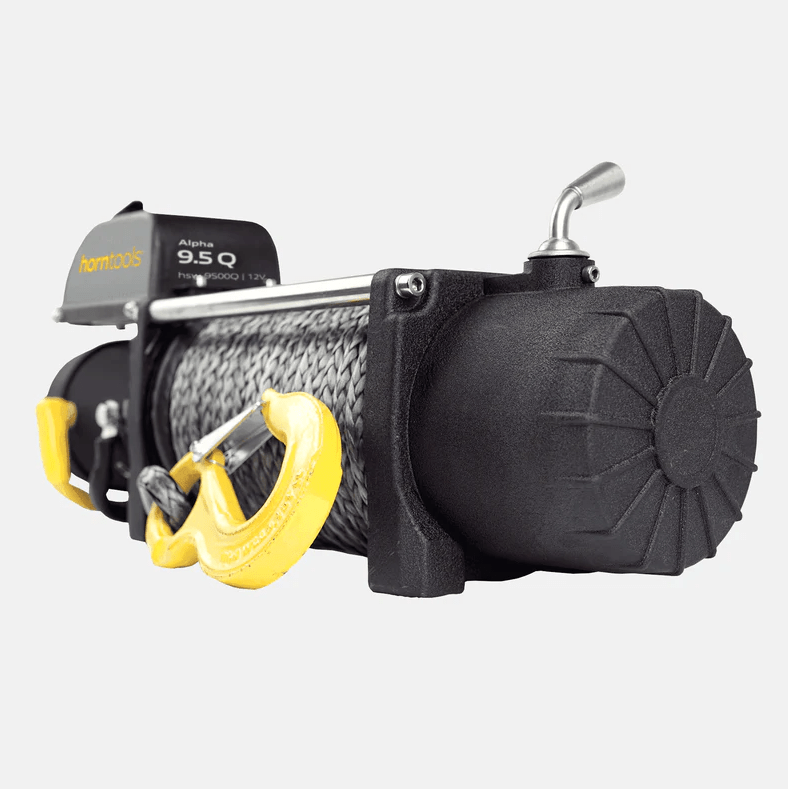

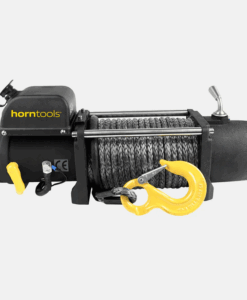

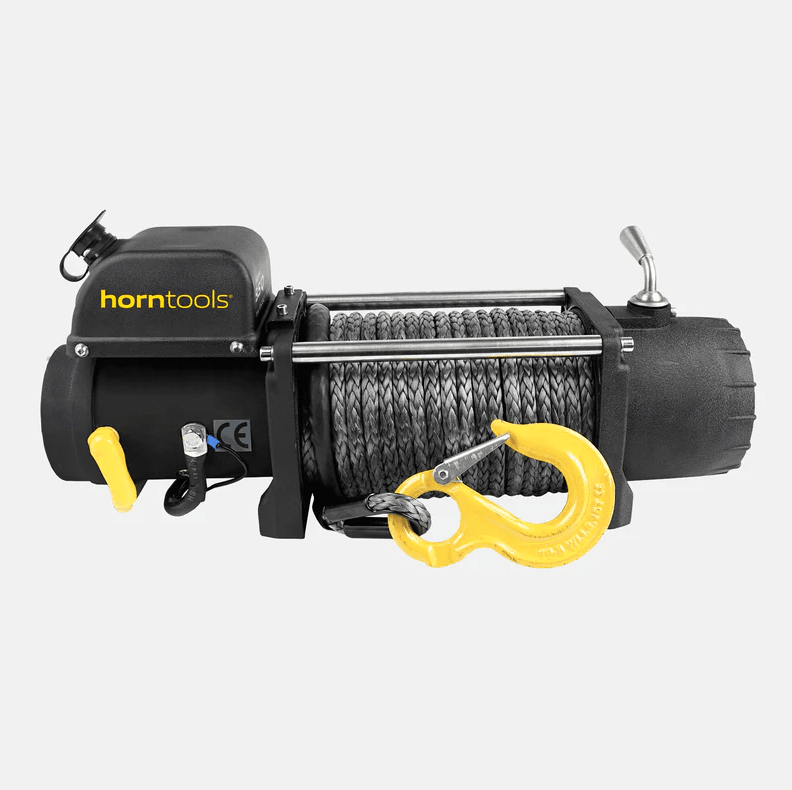

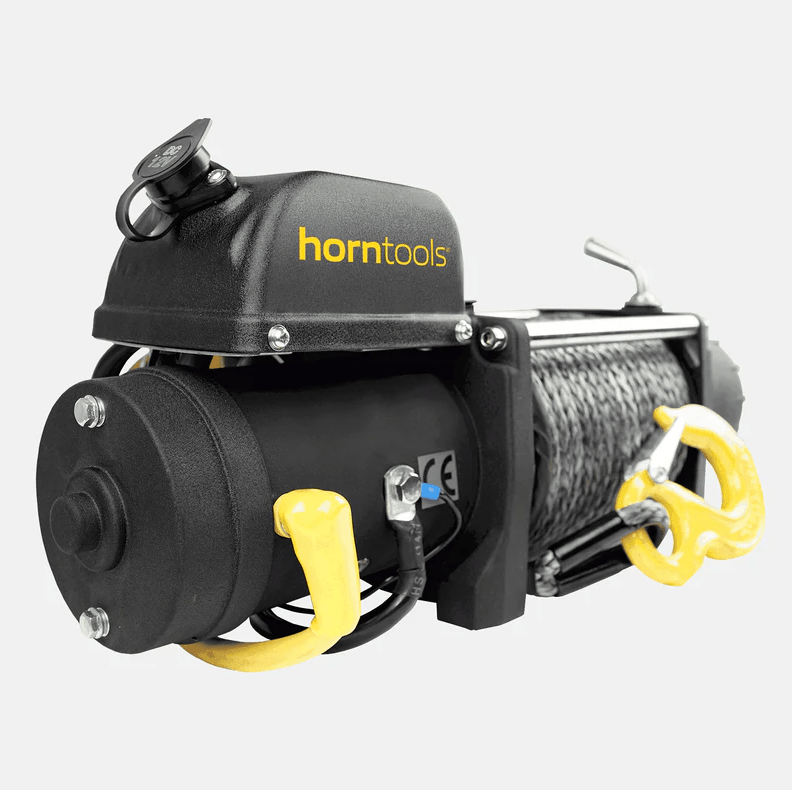

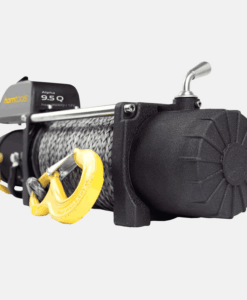

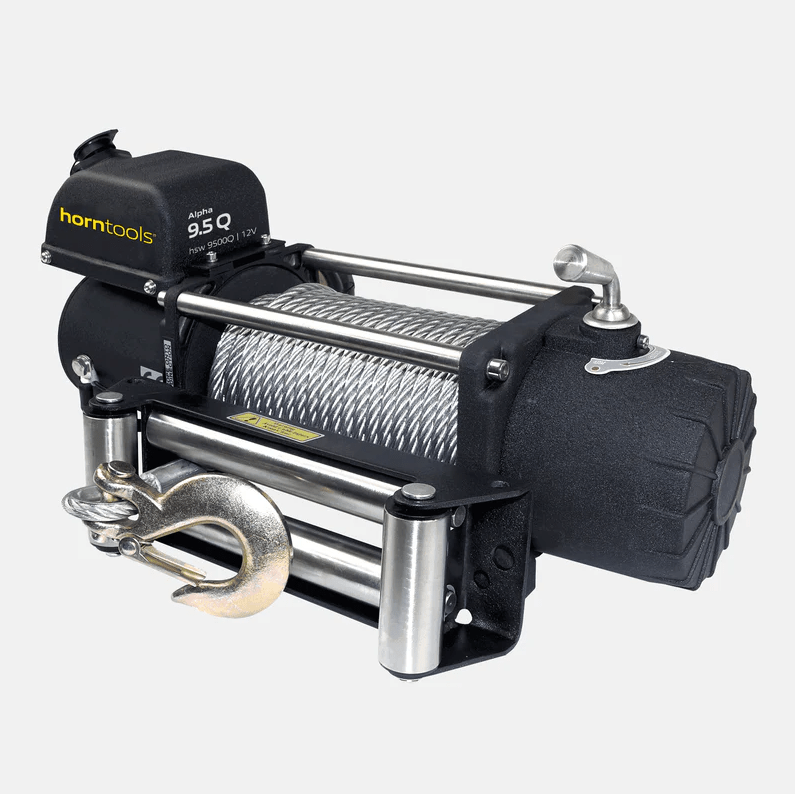

De Alpha 9.5 Quick is met een trekkracht van 4,3 ton een van de populairste elektrische lieren onder onze klanten. Hij is veelzijdig en licht, waardoor hij ideaal is voor voertuigen zoals de Ford Ranger, Land Rover Defender of Mitsubishi L200. De compatibiliteit is afhankelijk van het type installatie (bijv. op de bumper of als installatiesysteem achter de voorzijde) en dient altijd te worden gecontroleerd aan de hand van de afmetingen in de onderstaande technische gegevens voor elk individueel geval.

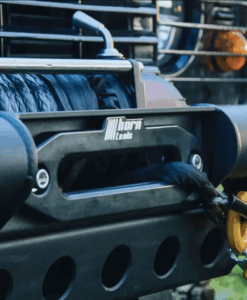

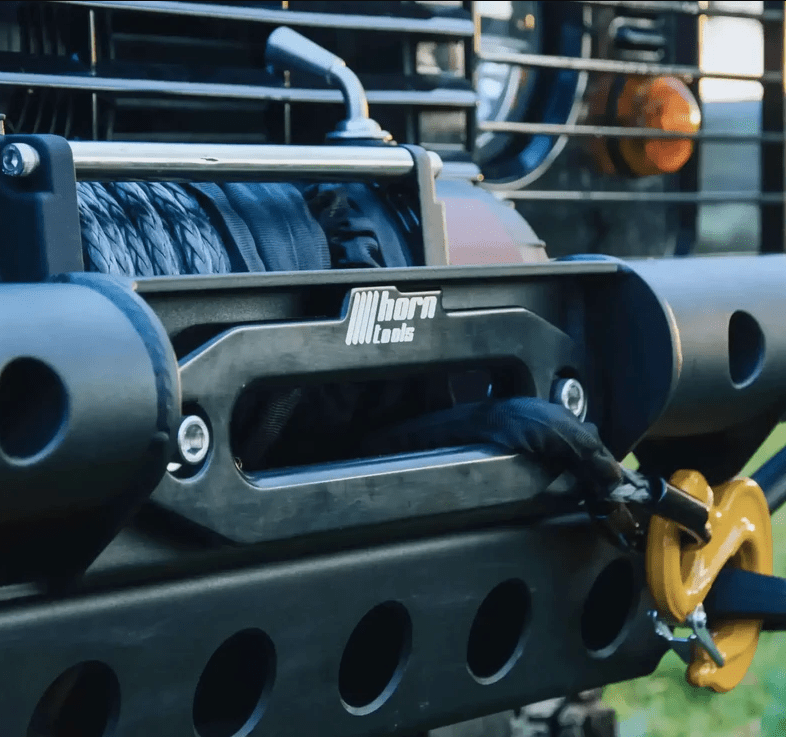

De Alpha 9.5 Quick lier van Horntools kan op verschillende manieren op uw voertuig worden gebruikt. Hij kan worden gebruikt als frontlier, gemonteerd of direct op de bumper, of als achterlier op een trekhaak of op een geschikte drager op de laadvloer. Let bij het bestellen op de juiste lier voor het beoogde gebruik.

De Quick-modellen uit de Alpha-serie kenmerken zich door hun extreem hoge maximale treksnelheid van 15 m/min (gemeten zonder last). Hierdoor kunt u uw lasten of andere objecten nog sneller uit de modder of op de laadvloer trekken.

Kenmerken:

• Elektrische lier
• Motor IP67 afgedicht door groef met afdichtring
• Vrijloophendel
• RVS dwarsbalken
• Versterkte touwtrommel
• Motor/tandwielkast in gepoedercoat aluminium spuitgietwerk
• Interne trommelrem met 3 remschoenen
• Uitneembare bedieningseenheid (zodat de bediening naar wens kan worden geïnstalleerd)
• Versterkte, gepoedercoate aannemersbehuizing (regelkast) van diepgetrokken plaatstaal

Leveringsomvang:

• lier
• Aluminium kabelramen/rolkabelramen
• Bevestigingsschroeven

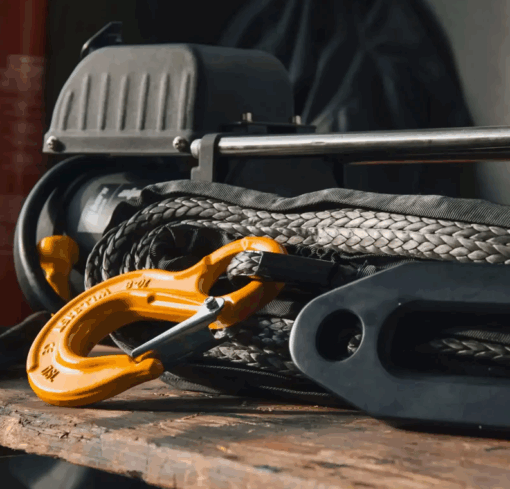

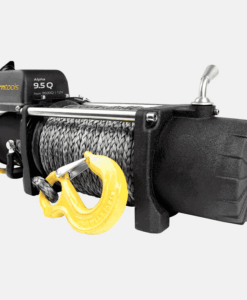

• Kunststof touw met haak/staalkabel
• Bedrade afstandsbediening
• Radiografische afstandsbediening
• Gebruiksaanwijzing

Technische gegevens:

12 volt

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. trekkracht: 4300 kg
• Max. treksnelheid: 15 m/min*
• Gewicht: 29,1 kg
• Motortype: Seriegewonden**
• Reductieverhouding: 110:1
• Max. stroomverbruik: 530 ampère
• Spanning: 12 V

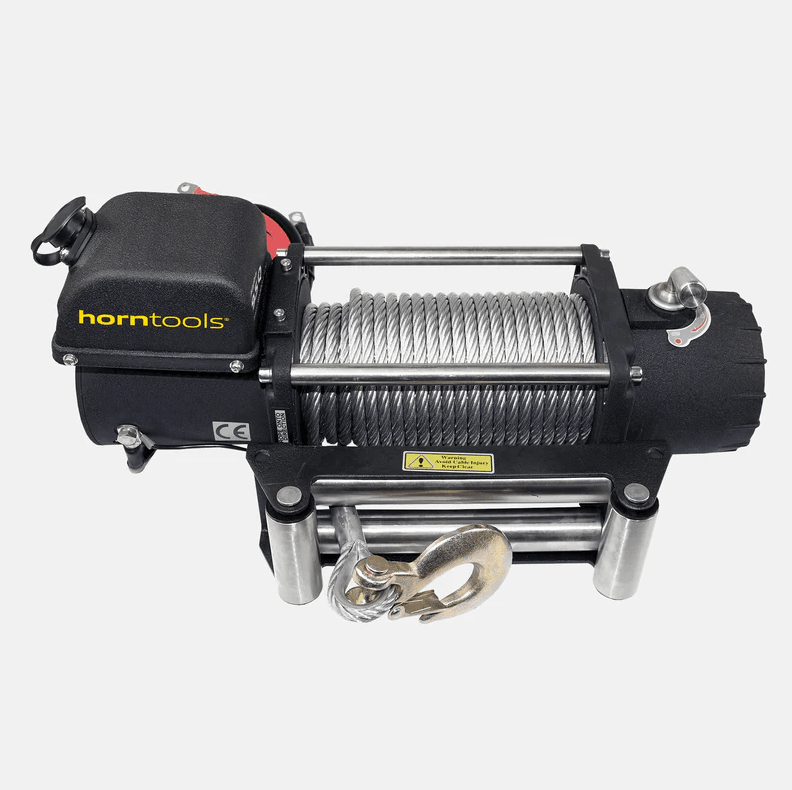

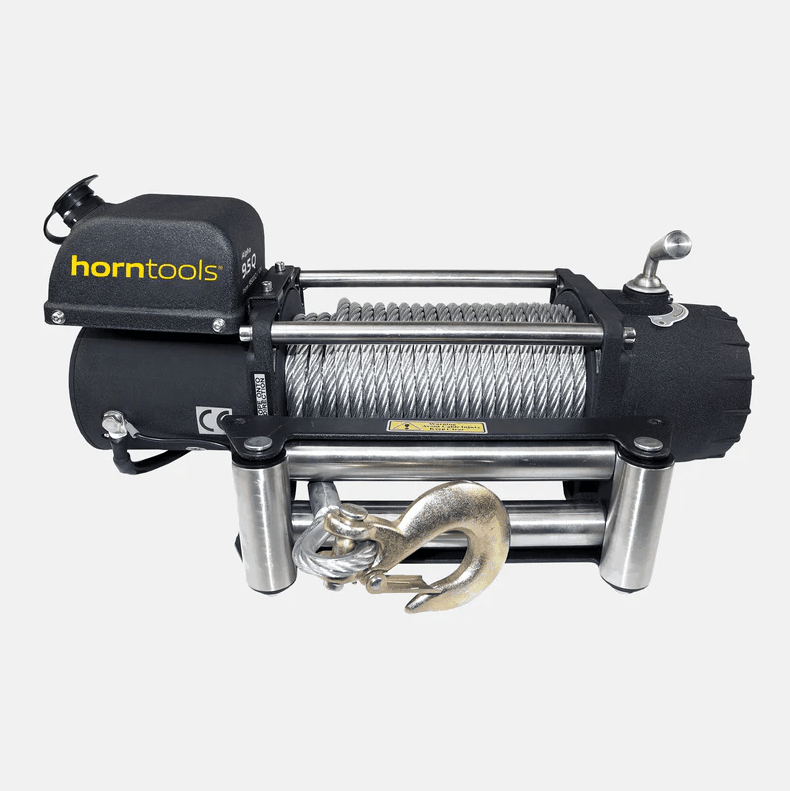

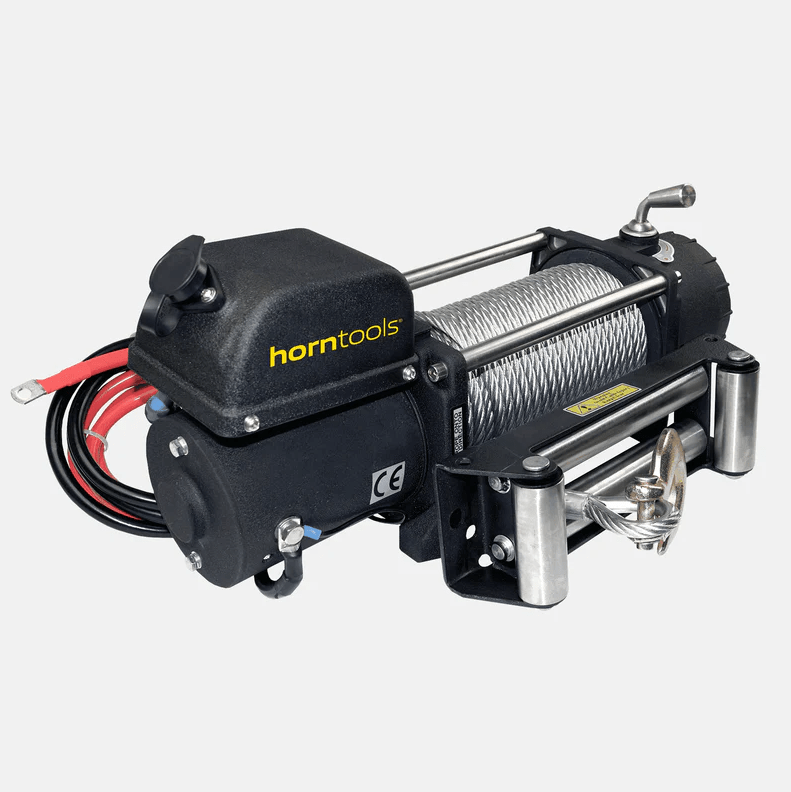

• Staalkabel (diameter x lengte): 9,2 mm x 26 m

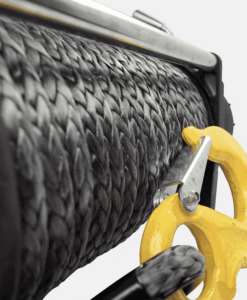

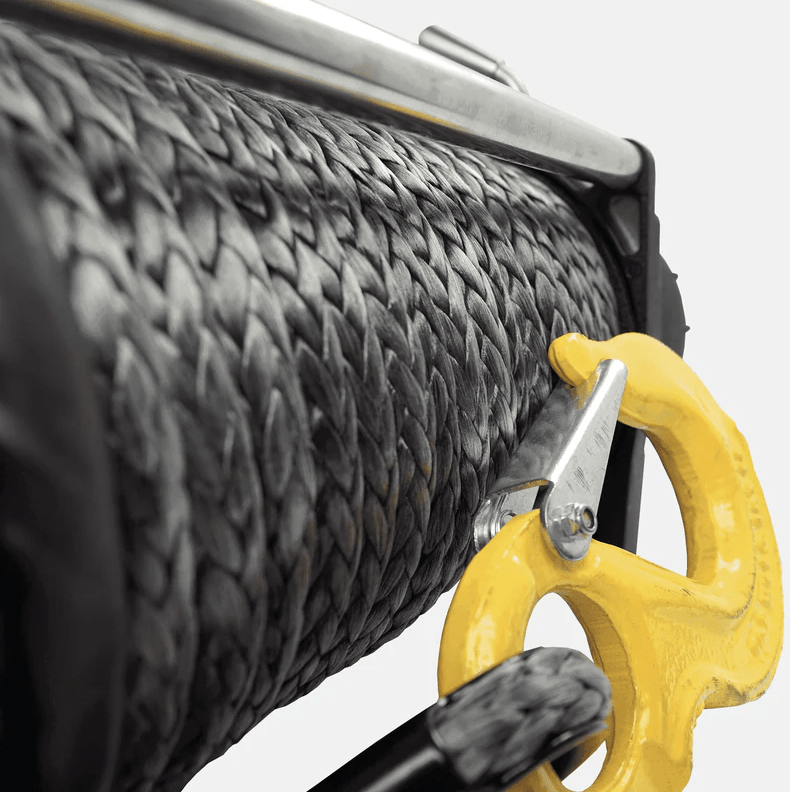

• Kunststof touw (diameter x lengte): 10 mm x 30 m
• Trommel (diameter x lengte): 63 x 223 mm

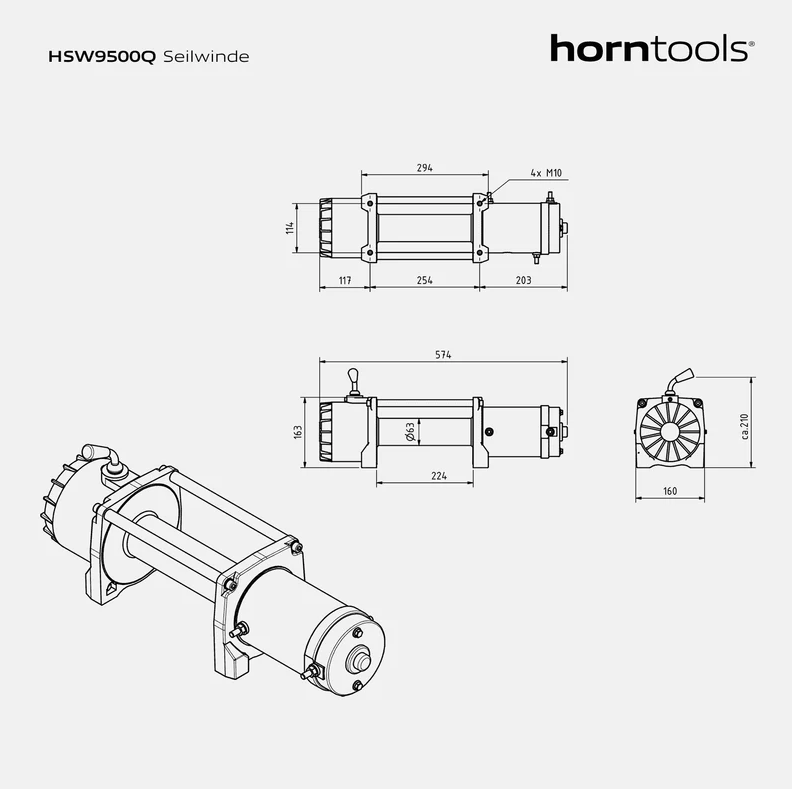

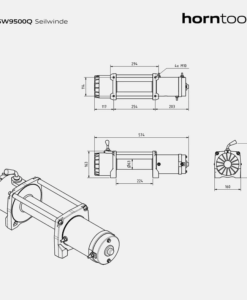

• Totale afmetingen (LxBxH): 574 x 160 x 225 mm
• Kabeldoorsnede: 50 mm²
• Kabellengte: 180 cm

*gemeten zonder belasting

** Magnetisch veld wordt gegenereerd door permanente magneten

Houd er rekening mee dat onze lieren alleen gebruikt mogen worden voor het trekken aan de grond en niet geschikt zijn om te hijsen!

De gebruiksaanwijzing van de lier dient vóór gebruik volledig te worden gelezen en strikt te worden opgevolgd, anders bestaat er gevaar voor letsel!

Documenten:

Gebruikershandleiding

Aansluitschema

Garantie:

Horntools biedt 5 jaar garantie op de tandwielkast en trommel van de lier, onder voorbehoud van de garantie- en servicevoorwaarden. Vul het garantieaanvraagformulier in de gebruikershandleiding in en stuur het per e-mail naar Horntools. Deze garantie geldt alleen voor particuliere gebruikers, niet voor commercieel gebruik, en alleen indien de gebruiksaanwijzing wordt gevolgd.

Let op.

Alle belangrijke informatie over het gebruik van uw nieuwe lier ontvangt u in de gebruiksaanwijzing.
Deze lier kan meer lawaai maken!
De lier beschikt niet over een elektronische bedieningskast en kan daarom niet achteraf worden voorzien van een radiografische afstandsbediening.
