Horntools – Elektrische lier 4,3 ton Alpha Quick Compact

Horntools – Elektrische lier 4,3 ton Alpha Quick Compact

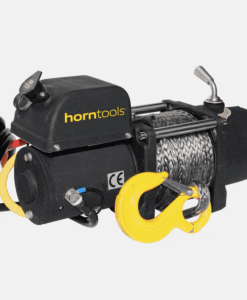

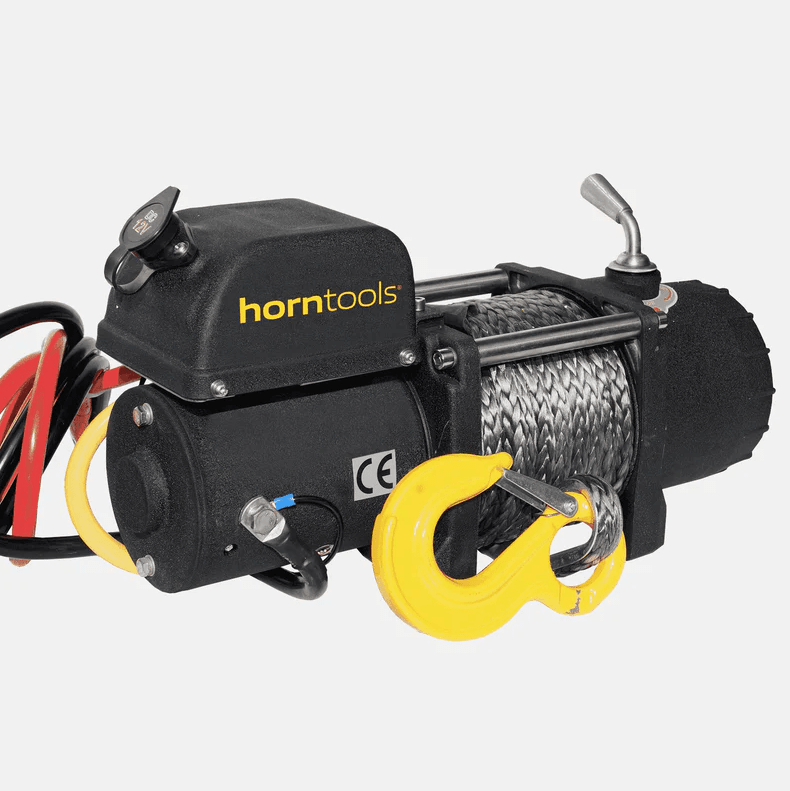

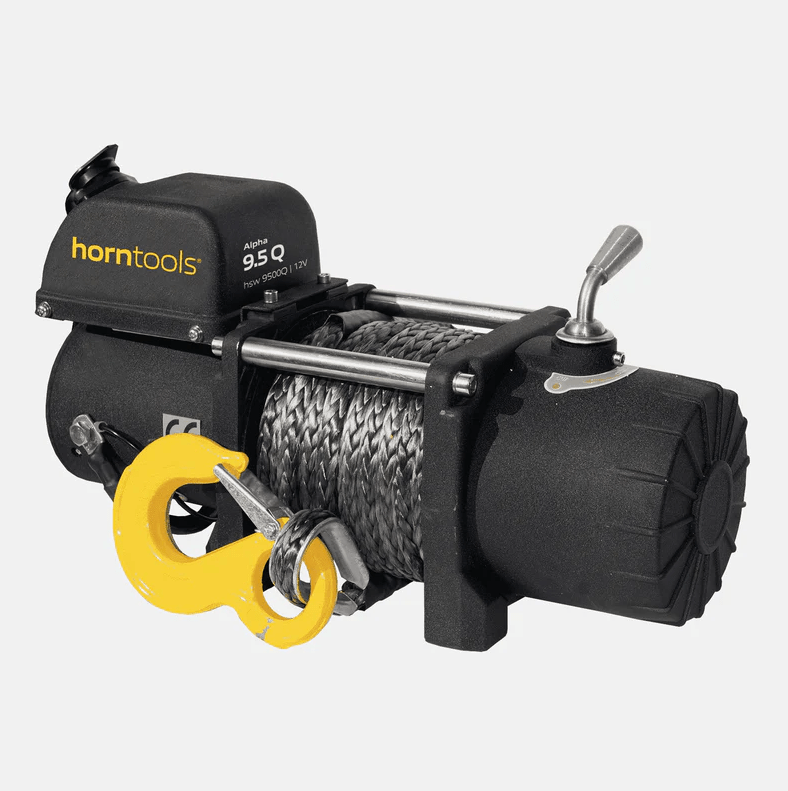

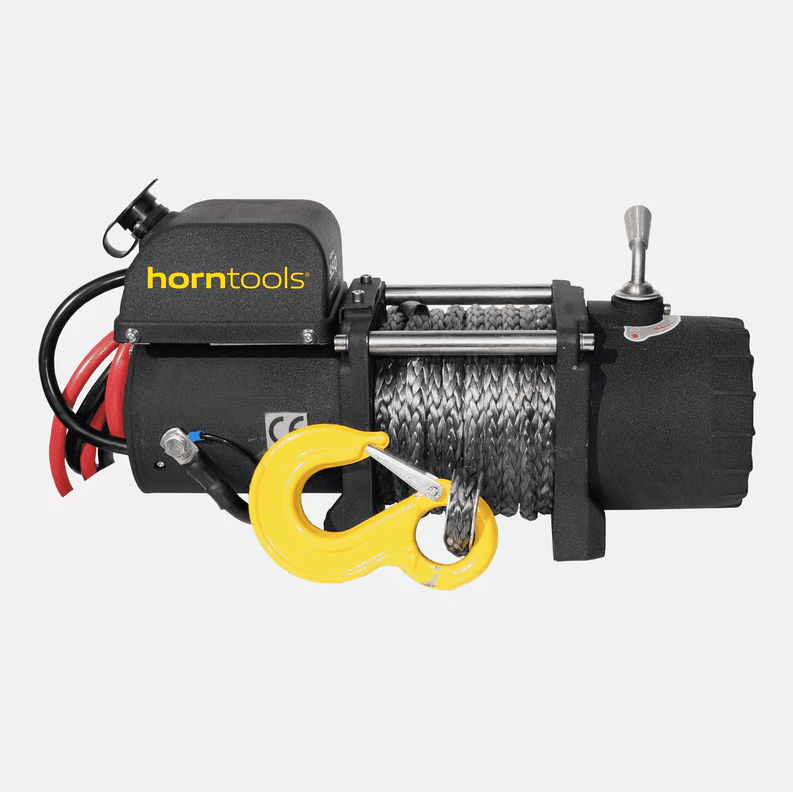

De Horntools Alpha Quick compacte lier is speciaal ontwikkeld voor gebruikers met beperkte ruimte. Ondanks het compacte ontwerp beschikt de elektrische lier over een trekkracht van 4,3 ton.
Het bijzondere aan de Quick-modellen uit de Alpha-serie is de extreem hoge maximale treksnelheid van 15 m/min (gemeten zonder last). Hierdoor trekt u uw lasten of andere objecten nog sneller uit de modder of op de laadvloer.

Hij is ideaal voor gebruik in de trailerbouw, als jachtlier, als achterlier of op trekvoertuigen met lier. Houd er rekening mee dat u voor de installatie de juiste beugel of montageset nodig hebt.

Kenmerken:

• Elektrische lier
• Motor IP67 afgedicht door groef met afdichtring
• Vrijloophendel
• RVS dwarsbalken
• Versterkte touwtrommel
• Motor/tandwielkast in gepoedercoat aluminium spuitgietwerk
• Interne trommelrem met 3 remschoenen
• Uitneembare bedieningseenheid (zodat de bediening naar wens kan worden geïnstalleerd)
• Versterkte, gepoedercoate aannemersbehuizing (regelkast) van diepgetrokken plaatstaal

Leveringsomvang:

• lier
• aluminium kabelramen
• Bevestigingsschroeven
• Kunststof touw met haak
• Bedrade afstandsbediening
• Radiografische afstandsbediening
• Gebruiksaanwijzing

Technische gegevens:

12 volt

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. trekkracht: 4300 kg
• Max. treksnelheid: 15 m/min*
• Gewicht: 25 kg
• Motortype: Seriegewonden**
• Reductieverhouding: 110:1
• Max. stroomverbruik: 530 ampère
• Spanning: 12 V
• Touw (diameter x lengte): 10 mm x 15 m
• Touw (diameter x lengte): 6 mm x 25 m
• Touw (diameter x lengte): 4 mm x 80 m
• Trommel (diameter x lengte): 63 x 120 mm
• Totale afmetingen (LxBxH): 471 x 160 x 272 mm
• Kabeldoorsnede: 50 mm²
• Kabellengte: 180 cm

*gemeten zonder belasting

** Magnetisch veld wordt gegenereerd door permanente magneten

Houd er rekening mee dat onze lieren alleen gebruikt mogen worden voor het trekken aan de grond en niet geschikt zijn om te hijsen!

De gebruiksaanwijzing van de lier dient vóór gebruik volledig te worden gelezen en strikt te worden opgevolgd, anders bestaat er gevaar voor letsel!

Documenten:

Handleiding

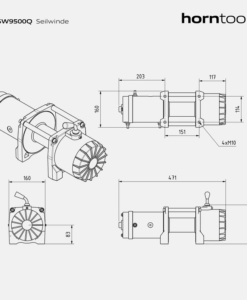

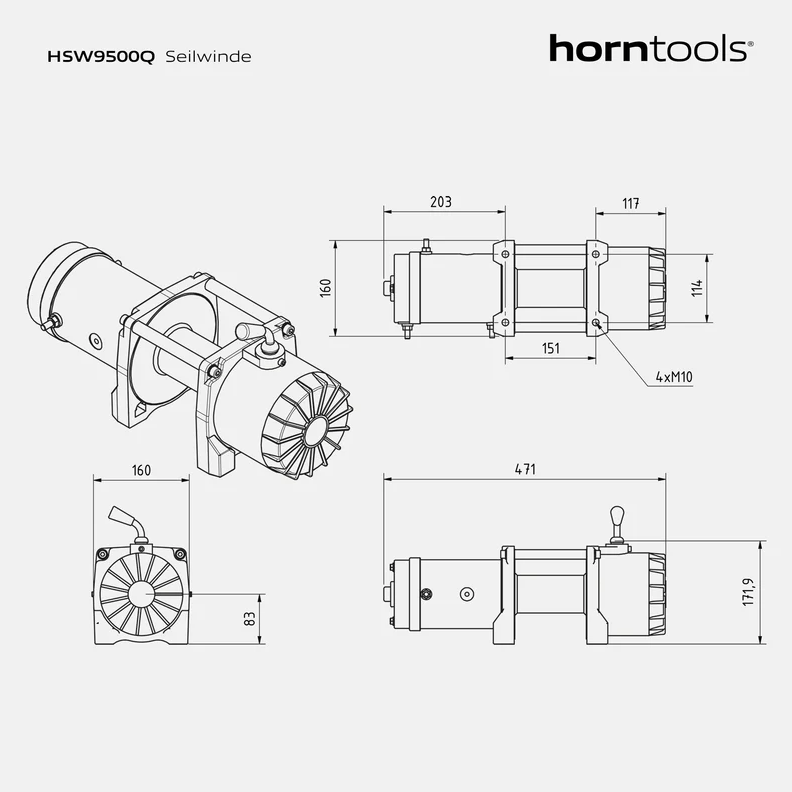

tekening

Aansluitschema

Garantie:

Horntools biedt 5 jaar garantie op de tandwielkast en trommel van de lier, onder voorbehoud van de garantie- en servicevoorwaarden. Vul het garantieaanvraagformulier in de gebruikershandleiding in en stuur het per e-mail naar Horntools. Deze garantie geldt alleen voor particuliere gebruikers, niet voor commercieel gebruik, en alleen indien de gebruiksaanwijzing wordt gevolgd.

Let op.

Alle belangrijke informatie over het gebruik van uw nieuwe lier ontvangt u in de gebruiksaanwijzing.
Deze lier kan meer lawaai maken!
De lier beschikt niet over een elektronische bedieningskast en kan daarom niet achteraf worden voorzien van een radiografische afstandsbediening.
