Horntools – Elektrische lier Gamma 1,6 ton Quad/ATV

Horntools – Elektrische lier Gamma 1,6 ton Quad/ATV

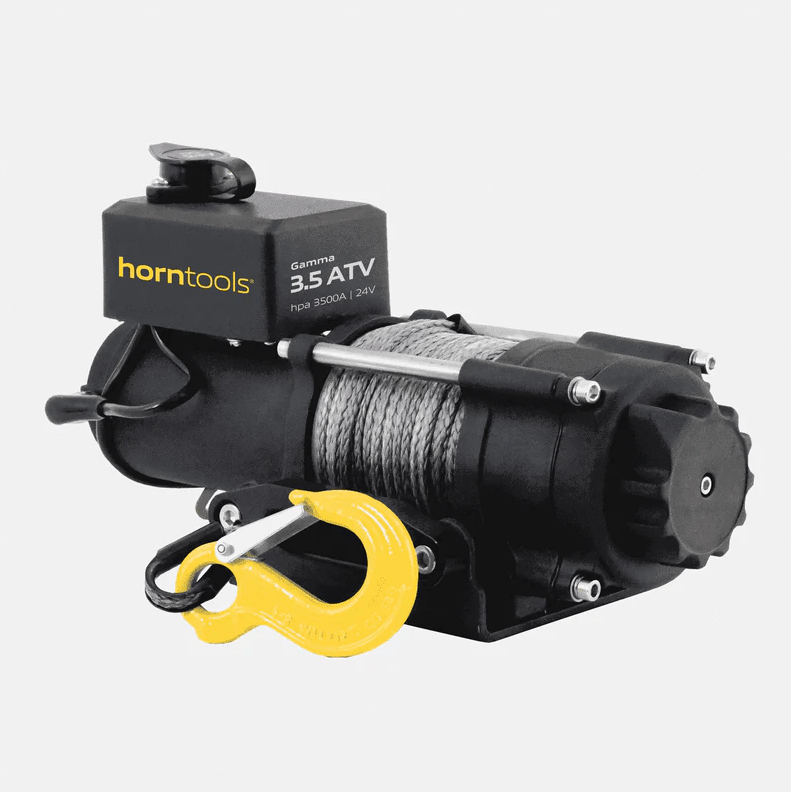

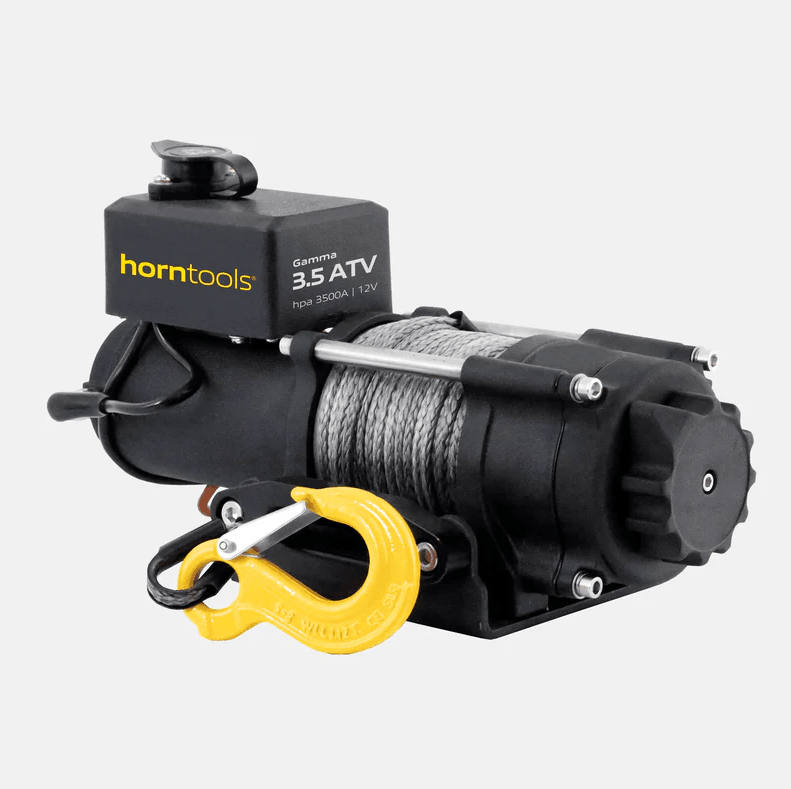

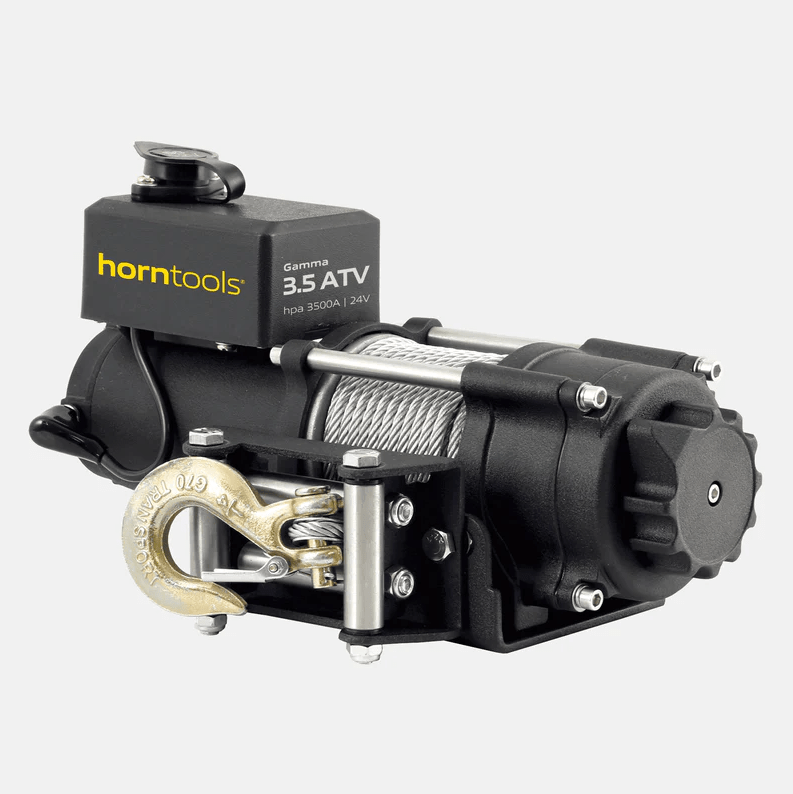

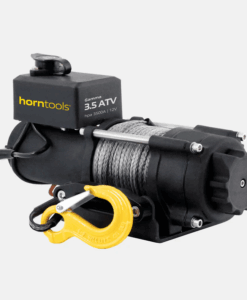

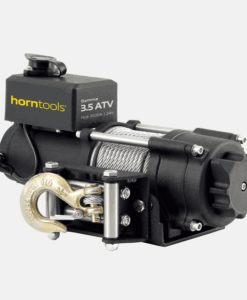

De ideale elektrische lier voor uw quad, ATV, ander klein voertuig of als achterliersysteem. Ondanks zijn compacte formaat genereert de lier een trekkracht van 1,6 ton. Ideaal voor gebruik als achterlier, bijvoorbeeld tijdens de jacht. De drager en lier zijn los of als compleet systeem verkrijgbaar.

Kenmerken:

• Elektrische lier
• Vrijloophendel
• RVS dwarsbalken
• Versterkte touwtrommel
• Motor/tandwielkast in gepoedercoat aluminium spuitgietwerk
• Zelfblokkerende versnelling
• Uitneembare bedieningseenheid (zodat de bediening naar wens kan worden geïnstalleerd)

Leveringsomvang:

• Lier
• aluminium rollenvenster
• Montageplaat
• Bevestigingsschroeven
• Kunststof touw met haak
• Kabelafstandsbediening met montagekit voor quadsturen (2,5 m kabellengte)
• Gebruiksaanwijzing

Technische gegevens:

12 volt

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. trekkracht: 1,6 ton
• Max. treksnelheid: 3 m/min*
• Motortype: Permanente magneet**
• Reductieverhouding: 166:1
• Max. stroomverbruik: 220 ampère
• Spanning: 12 V
• Staalkabel (diameter x lengte): 6 mm x 14,5 m
• Kunststof touw: 5 mm x 22 m
• Trommel (diameter x lengte): 51 x 125 mm
• Totale afmetingen (LxBxH): 416 x 125 x 123 mm
• Gewicht kabellier: 8 kg*
• Kabeldoorsnede: 8 mm²
• Kabellengte: 170 cm

* incl. touw, haak, kabelgeleider en montageplaat

24 volt

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. trekkracht: 1,6 ton
• Max. treksnelheid: 3 m/min*
• Motortype: Permanente magneet**
• Reductieverhouding: 166:1
• Max. stroomverbruik: 120 ampère
• Spanning: 24 V
• Staalkabel (diameter x lengte): 6 mm x 14,5 m
• Kunststof touw (diameter x lengte): 5 mm x 22 m
• Trommel (diameter x lengte): 51 x 125 mm
• Totale afmetingen (LxBxH): 416 x 125 x 123 mm
• Gewicht kabellier: 8 kg (* inclusief touw, haak, kabelvenster en montageplaat)
• Kabeldoorsnede: 8 mm²
• Kabellengte: 170 cm

*gemeten zonder belasting

** Magnetisch veld wordt gegenereerd door permanente magneten

Houd er rekening mee dat onze kabellieren alleen gebruikt mogen worden voor het trekken aan de grond en niet geschikt zijn om te hijsen!

De gebruiksaanwijzing van de kabellier dient vóór gebruik volledig te worden gelezen en strikt te worden opgevolgd, anders bestaat er gevaar voor letsel!

Documenten:

Handleiding

tekening

Verbindingsplannen

Garantie:

Horntools biedt 5 jaar garantie op de tandwielkast en trommel van de lier, onder voorbehoud van de garantie- en servicevoorwaarden. Vul het garantieaanvraagformulier in de gebruikershandleiding in en stuur het per e-mail naar Horntools. Deze garantie geldt alleen voor particuliere gebruikers, niet voor commercieel gebruik, en alleen indien de gebruiksaanwijzing wordt gevolgd.

Let op.

Alle belangrijke informatie over het gebruik van uw nieuwe lier ontvangt u in de gebruiksaanwijzing.
Deze lier kan meer lawaai maken!
De lier beschikt niet over een elektronische bedieningskast en kan daarom niet achteraf worden voorzien van een radiografische afstandsbediening.
